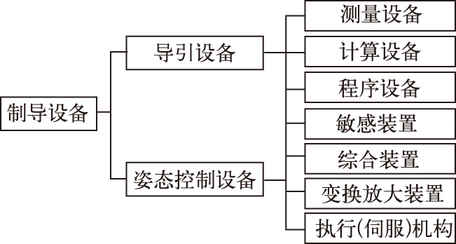

控制和导引制导武器按照预定弹道或飞行路线飞向目标的设备的统称。以制导设备和相关制导软件为基础，可组成多种制导系统。制导设备组成示意图　　分类　按制导设备所处的位置，可分为弹上制导设备和弹外制导设备；按制导原理，可分为无线电制导设备、红外制导设备、激光制导设备、电视制导设备和雷达制导设备等；按形成...

激光制导设备 电视制导设备 雷达制导设备

照射源在弹外，弹上接收机接收来自目标反射能量的导引头。寻的导引头的一种。主要有半主动雷达导引头和半主动激光导引头。　　由信号接收机和伺服机构组成。弹上接收机接收目标的反射信号，伺服机构执行制导指令并完成对目标的跟踪。当制导武器攻击目标时，制导站上的照射器发送能量照射目标，弹上接收机接收目标的反射...

寻的导引头 制导站

直接利用目标辐射或反射的能量探测和跟踪目标的导引头。寻的导引头的一种。导引系统没有专门的目标照射源，导引头通过探测目标自身辐射或反射的电磁波，自动识别和跟踪目标，实时提供制导信息。由目标信号探测装置、信号处理装置、制导信号输出电路和伺服机构组成。目标信号探测装置接收目标自身辐射或反射的能量后，转...

寻的导引头 导引头 复合制导

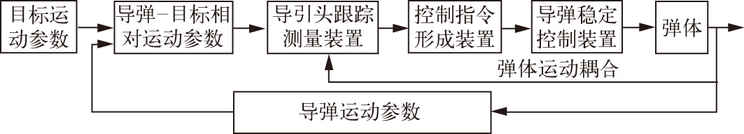

安装在制导武器头部，测量目标相对于制导武器的运动参数并产生制导信息的装置。又称制导头、寻的头。导引头通过接收目标辐射或反射的能量，测得制导武器飞向目标的相对位置信息并形成制导指令。是制导武器上用于探测、跟踪目标并产生姿态调整参数的核心装置。制导武器的精确制导之所以能够实现，导引头起决定性作用。导...

寻的导引头 雷达导引头 电视导引头 红外导引头

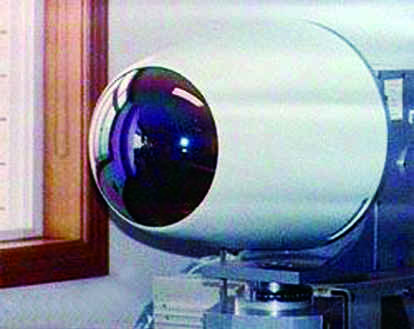

利用电视摄像机摄取目标图像获得制导信息，控制导弹飞行的导引头。又称视频导引头。按光学部件和性质，可分为可见光电视导引头、微光电视导引头和红外电视导引头；按跟踪体制，可分为点源跟踪电视导引头、边缘跟踪电视导引头、形心跟踪电视导引头和相关跟踪电视导引头。电视导引头电视导引头跟踪原理示意图　　一般由电...

寻的制导

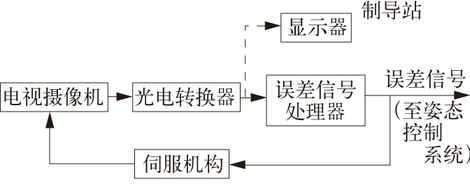

利用电视摄像机获取目标图像信息，自动形成制导指令，控制和引导制导武器飞向目标的电视制导设备。一般由电视摄像机、光电转换器、误差信号处理电路、伺服机构及制导站内显示器等组成。与电视指令制导设备的主要区别在于具有自动寻的功能的电视摄像机必须安装在制导武器上，通过信息处理电路自动形成制导指令，控制制导...

制导站 电视指令制导设备

摄取目标及其背景的电视图像信息，并在制导站与制导武器之间传送信息与指令，控制和导引制导武器跟踪和攻击目标的电视制导设备。　　电视指令制导设备分为以无线方式或有线方式传送电视图像信息和制导指令两类。其电视摄像机安装位置也有两种方式：一种是将电视摄像机安装在制导武器上，如英国、法国联合研制的AJ.1...

制导站

利用电视摄像机获取目标图像信息，形成制导指令，控制和导引导弹飞向目标的制导设备。按摄取目标辐射或反射的光线或电磁波的波长，可分为可见光电视制导设备、红外电视制导设备及毫米波成像电视制导设备；按工作方式，可分为电视指令制导设备和电视寻的制导设备。电视制导设备工作原理示意图　　电视制导设备由导引头、...

电视指令制导设备 电视寻的制导设备 导引头

多模制导

探测目标辐射或反射的毫米波形成导引信号的导引头。通常由天线罩、装在万向支架上的天线、发射机、接收机及信号处理电路等部分组成。其体积小、重量轻，频带宽、波束窄，具有穿透雨、雪、尘、雾和等离子体的能力，抗干扰性能好。主要用于制导武器的末制导。毫米波导引头结构示意图　　按信号来源和工作方式，可分为毫米...
